Product Summary
The CSD20030 is a zero recovery rectifier.
Parametrics
CSD20030 absolute maximum ratings: (1)Repetitive Peak Reverse Voltage VRRM: 600 V; (2)Surge Peak Reverse Voltage VRSM: 600 V; (3)DC Blocking Voltage VDC: 600 V; (4)Average Forward Current, TC=150℃ IF(AV): 4 A; (5)Repetitive Peak Forward Surge Current, TC=25℃, tP=8.3ms, Half Sine Wave IFRM: 20 A; (6)Non-Repetitive Peak Forward Surge Current, TC=25℃, tP=10ms, Pulse, IFSM: 110 A; (7)Power Dissipation TC = 25 ℃ Ptot: 62.5 W; (8)Operating Junction and Storage Temperature TJ , Tstg: -55 to +175 ℃.
Features
CSD20030 features: (1)600 Volt Schottky Rectifier; (2)Zero Reverse Recovery; (3)Zero Forward Recovery; (4)High Frequency Operation; (5)Temperature Independent Switching Behavior; (6)Extremely Fast Switching; (7)Positive Temperature Coefficient on VF.

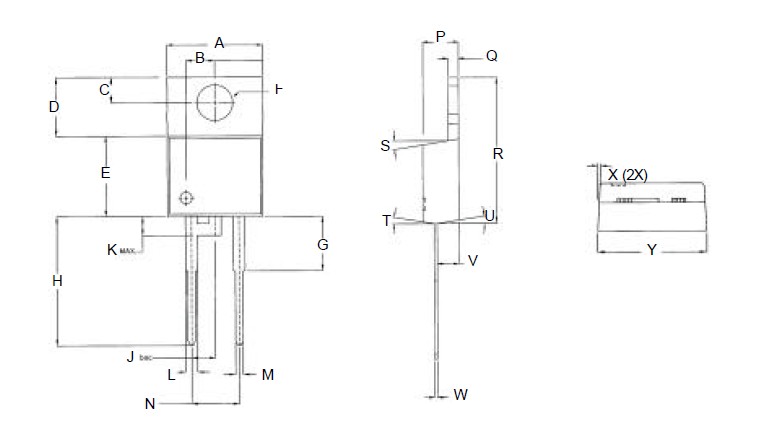

Diagrams
Image | Part No | Mfg | Description | Pricing (USD) |
Quantity | |||||
---|---|---|---|---|---|---|---|---|---|---|

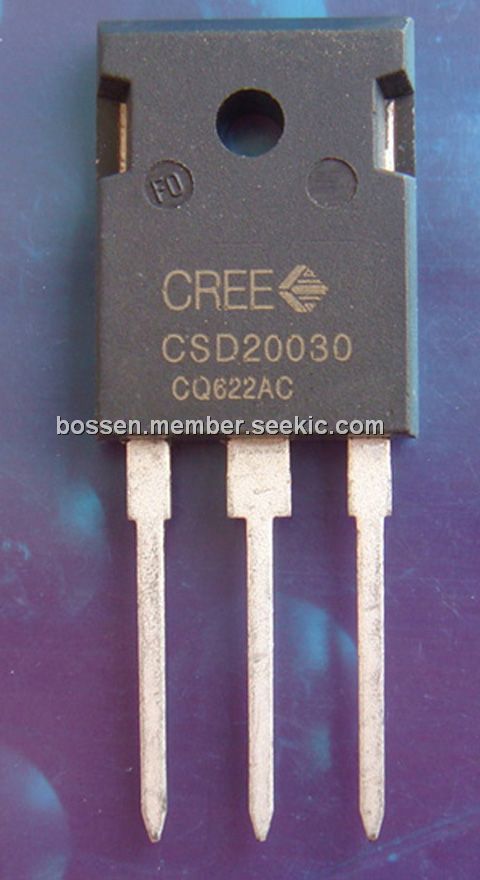

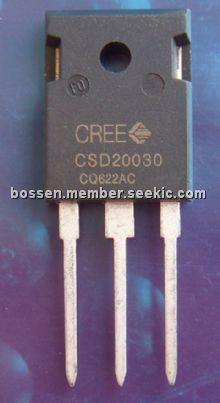

CSD20030 |
Other |
Data Sheet |
Negotiable |
|
||||||
CSD20030D |
DIODE SCHOTTKY 300V 20A TO-247 |
Data Sheet |
Negotiable |
|
